玻璃钢是frp材质的，但是他们还是有区别的：FRP：玻璃纤维增强塑料（FiberglassRainforcedPlastics)，根据采用的纤维不同分为玻璃纤维增强复合塑料（GFRP），碳纤维增强复合塑料（CFRP），硼纤维增强复合塑料等；纤维增强复合材料是由增强纤维和基体组成。

纤维（或晶须）的直径很小，一般在10μm以下，缺陷较少又较小，断裂应变约为千分之三十以内，是脆性材料，易损伤,断裂和受到腐蚀。

基体相对于纤维来说，强度,模量都要低很多，但可以经受住大的应变，往往具有粘弹性和弹塑性，是韧性材料。

根据纤维的长短，FRP可分为短纤维增强复合塑料和长纤维（或称连续纤维）增强复合材料塑料。

根据纤维性能可以分为高性能纤维复合材料和工程复合材料。

一,FRP有如下特性。

(1)轻质高强相对密度在1.5~2.0之间，只有碳钢的1/4~1/5，可是拉伸强度却接近，甚至超过碳素钢，而比强度可以与高级合金钢相比。

因此，在航空,火箭,宇宙飞行器,高压容器以及在其他需要减轻自重的制品应用中，都具有卓越成效。

某些环氧FRP的拉伸,弯曲和压缩强度均能达到400Mpa以上。

部分材料的密度,强度和比强度见表11。

(2)耐腐蚀性能好FRP是良好的耐腐材料，对大气,水和一般浓度的酸,碱,盐以及多种油类和溶剂都有较好的抵抗能力。

已应用到化工防腐的各个方面，正在取代碳钢,不锈钢,木材,有色金属等。

(3)电性能好是优良的绝缘材料，用来制造绝缘体。

高频下仍能保护良好介电性。

微波透过性良好，已广泛用于雷达天线罩。

(4)热性能良好FRP热导率低，室温下为1.25~1.67kJ/（m·h·K），只有金属的1/100~1/1000，是优良的绝热材料。

在瞬时超高温情况下，是理想的热防护和耐烧蚀材料，能保护宇宙飞行器在2000℃以上承受高速气流的冲刷。

(5)可设计性好①可以根据需要，灵活地设计出各种结构产品，来满足使用要求，可以使产品有很好的整体性。

②可以充分选择材料来满足产品的性能，如：可以设计出耐腐的，耐瞬时高温的,产品某方向上有特别高强度的,介电性好的，等等。

(6)工艺性优良①可以根据产品的形状,技术要求,用途及数量来灵活地选择成型工艺。

②工艺简单，可以一次成型，经济效果突出，尤其对形状复杂,不易成型的数量少的产品，更突出它的工艺优越性。

二,不能要求一种FRP来满足所有要求，FRP不是万能的，FRP也有以下一些不足之处。

(1)弹性模量低FRP的弹性模量比木材大两倍，但比钢（E=2.1×106）小10倍，因此在产品结构中常感到刚性不足，容易变形。

可以做成薄壳结构,夹层结构，也可通过高模量纤维或者做加强筋等形式来弥补。

(2)长期耐温性差一般FRP不能在高温下长期使用，通用聚酯FRP在50℃以上强度就明显下降，一般只在100℃以下使用；通用型环氧FRP在60℃以上，强度有明显下降。

但可以选择耐高温树脂，使长期工作温度在200~300℃是可能的。

(3)老化现象老化现象是塑料的共同缺陷，FRP也不例外，在紫外线,风纱雨雪,化学介质,机械应力等作用下容易导致性能下降。

(4)层间剪切强度低层间剪切强度是靠树脂来承担的，所以很低。

可以通过选择工艺,使用偶联剂等方法来提高层间粘结力，最主要的是在产品设计时，尽量避免使层间受剪。

三,FRP有哪些生产方法？答：基本上分两大类，即湿法接触型和干法加压成型。

如按工艺特点来分，有手糊成型,层压成型,RTM法,挤拉法,模压成型,缠绕成型等。

手糊成型又包括手糊法,袋压法,喷射法,湿糊低压法和无模手糊法。

目前世界上使用最多的成型方法有以下四种。

①手糊法：主要使用国家有挪威,日本,英国,丹麦等。

②喷射法：主要使用国家有瑞典,美国,挪威等。

③模压法：主要使用国家有德国等。

④RTM法：主要使用国家有欧美各国,日本。

我国有90%以上的FRP产品是手糊法生产的，其他有模压法,缠绕法,层压法等（见第十一章）。

从世界各国来看，手糊法仍占相当比重，说明它仍有生命力。

手糊法的特点是用湿态树脂成型，设备简单，费用少，一次能糊10m以上的整体产品。

缺点是机械化程度低，生产周期长，质量不稳定。

近年来，我国从国外引进了挤拉,喷涂,缠绕等工艺设备，随着FRP工业的发展，新的工艺方法将会不断出现。

frp学名玻璃纤维增强塑料。

它是以玻璃纤维及其制品（玻璃布,带,毡,纱等）作为增强材料，以合成树脂作基体材料的一种复合材料。

复合材料的概念是指一种材料不能满足使用要求，需要由两种或两种以上的材料复合在一起，组成另一种能满足人们要求的材料，即复合材料。

例如，单一种玻璃纤维，虽然强度很高，但纤维间是松散的，只能承受拉力，不能承受弯曲,剪切和压应力，还不易做成固定的几何形状，是松软体。

如果用合成树脂把它们粘合在一起，可以做成各种具有固定形状的坚硬制品，既能承受拉应力，又可承受弯曲,压缩和剪切应力。

这就组成了玻璃纤维增强的塑料基复合材料。

由于其强度相当于钢材，又含有玻璃组分，也具有玻璃那样的色泽,形体,耐腐蚀,电绝缘,隔热等性能，象玻璃那样，历史上形成了这个通俗易懂的名称“玻璃钢”，这个名词是由原国家建筑材料工业部部长赖际发同志于1958年提出的，由建材系统扩至全国，现在还普遍地采用着。

由此可见，玻璃钢的含义就是指玻璃纤维作增强材料,合成树脂作粘结剂的增强塑料，国外称玻璃纤维增强塑料。

随着我国玻璃钢事业的发展，作为塑料基的增强材料，已由玻璃纤维扩大到碳纤维,硼纤维,芳纶纤维,氧化铝纤维和碳化硅纤维等，无疑地，这些新型纤维制成的增强塑料，是一些高性能的纤维增强复合材料，再用玻璃钢这个俗称就无法概括了。

考虑到历史的由来和发展，通常采用玻璃钢复合材料，这样一个名称就较全面了。

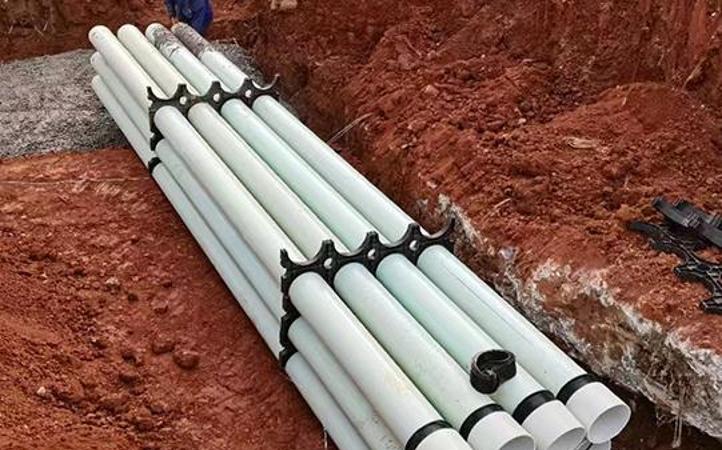

FRPP:纤维增强聚丙烯（Fiberreinforcedpolypropylene）的简称，由内外层同牌号的PP树脂与硅酸盐类或者二氧化硅类纤维材料，通过特定工艺加工而成的功能型复合材料，可用作给水管材等
